Lưu lượng kế là thiết bị đo lường quan trọng trong các hệ thống xử lý nước, công nghiệp hóa chất, và cấp thoát nước. Thiết bị này giúp xác định chính xác lượng chất lỏng hoặc khí chảy qua đường ống trong một khoảng thời gian nhất định. Việc hiểu cách đọc lưu lượng kế không chỉ giúp hệ thống vận hành ổn định mà còn góp phần tiết kiệm năng lượng, phát hiện sớm sự cố và tối ưu hiệu suất.
Lưu lượng kế là gì?
Lưu lượng kế (Flow Meter) là thiết bị dùng để đo lưu lượng dòng chảy của chất lỏng, khí hoặc hơi chảy qua đường ống trong một khoảng thời gian nhất định.
Thiết bị này giúp người vận hành theo dõi sản lượng nước/khí/hơi, cân bằng hệ thống, kiểm soát bơm và phát hiện sớm các bất thường (tắc nghẽn/thất thoát) trong quá trình vận hành.
Cấu tạo và nguyên lý hoạt động
Hiện nay, có nhiều loại lưu lượng kế khác nhau, mỗi loại được thiết kế theo một nguyên lý hoạt động riêng, nhưng đều dựa trên mối quan hệ giữa áp suất, vận tốc và lưu lượng. Có các loại thông dụng sau:.
- Lưu lượng kế cánh quạt (cơ học, turbine, woltman): gồm cánh quạt, trục quay và cảm biến xung, mặt hiển thị. Dòng nước làm quay cánh, tạo tín hiệu xung tỷ lệ thuận với vận tốc dòng chảy, từ đó xác định lưu lượng.
- Lưu lượng kế điện từ (Electromagnetic Flow Meter): gồm ống đo, hai điện cực và cuộn dây tạo từ trường, bộ xử lý hiển thị. Dựa theo định luật cảm ứng Faraday – Khi dòng nước dẫn điện chảy qua, điện áp cảm ứng được tạo ra tỷ lệ với vận tốc dòng chảy..
- Lưu lượng kế siêu âm (Ultrasonic Flow Meter): gồm hai đầu phát – thu siêu âm, bộ xử lý hiển thị. Đo chênh lệch thời gian truyền sóng giữa hai hướng để tính vận tốc và lưu lượng.
- Lưu lượng kế Vortex (Vortex shedding Flow Meter): gồm thân ống, thanh tạo xoáy, cảm biến tần số, bộ xử lý. Dựa vào hiện tượng tạo xoáy (vortex) phía sau vật cản dòng chảy. Tần số xoáy tỷ lệ thuận với vận tốc dòng chảy.
- Lưu lượng kế Coriolis (Coriolis Mass Flow Meter): gồm ống đo dao động, cảm biến dao động và bộ xử lý điện tử. Khi dòng chảy qua ống dao động, lực quán tính Coriolis làm ống bị xoắn, mức xoắn tỷ lệ thuận với lưu lượng khối lượng.
- Lưu lượng kế chênh áp(Differential pressure Flow Meter): gồm bộ tạo chênh áp (Venturi, orifice) và cảm biến áp suất, đường ống nối, bộ hiển thị/bộ chuyển đổi tín hiệu. Để tính toán lưu lượng dựa vào định luật Bernoulli: khi dòng chảy qua một tiết diện hẹp (Venturi, orifice), vận tốc tăng, áp suất giảm tạo ra độ chênh áp giữa trước và sau tiết diện. Độ chênh này tỷ lệ với bình phương lưu lượng .
- Lưu lượng kế thể tích (Positive displacement Flow Meter): gồm thân đo, buống đo, bộ truyền động, bộ hiển thị. Chia dòng nước thành các thể tích riêng biệt (định lượng) trong buồng đo, sau đó đếm số lần các buồng này làm đầy và xả ra để tính lưu lượng.

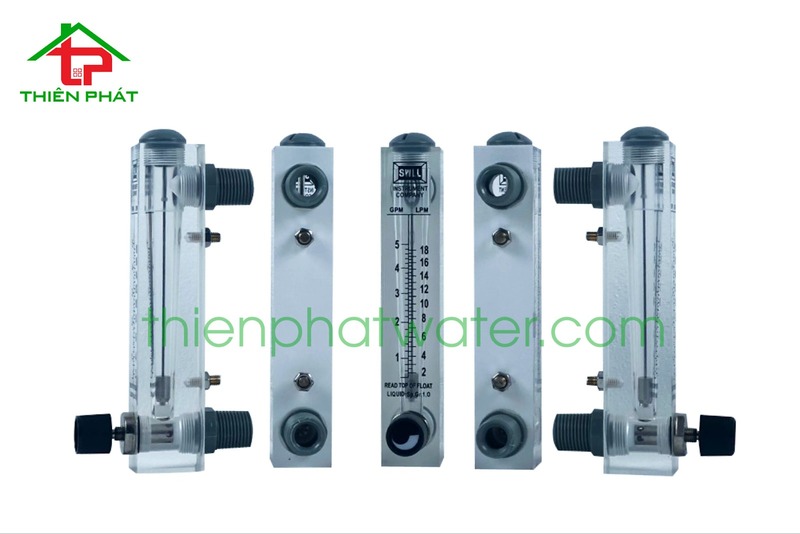

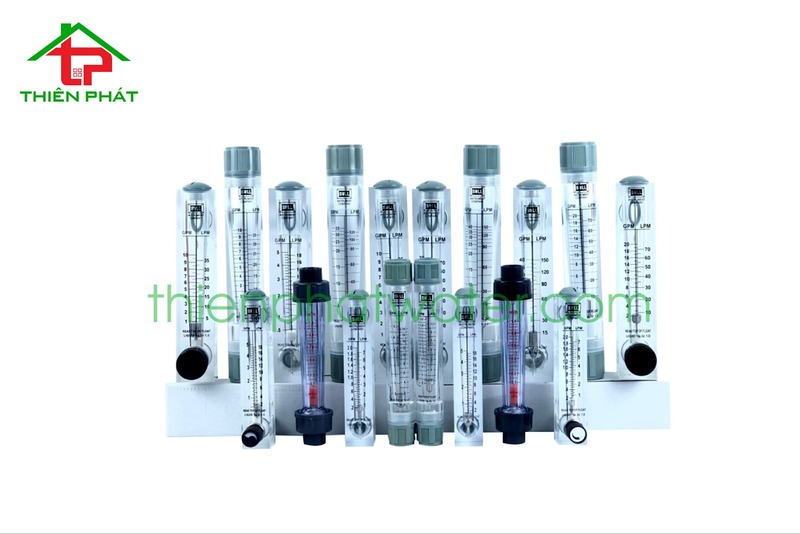

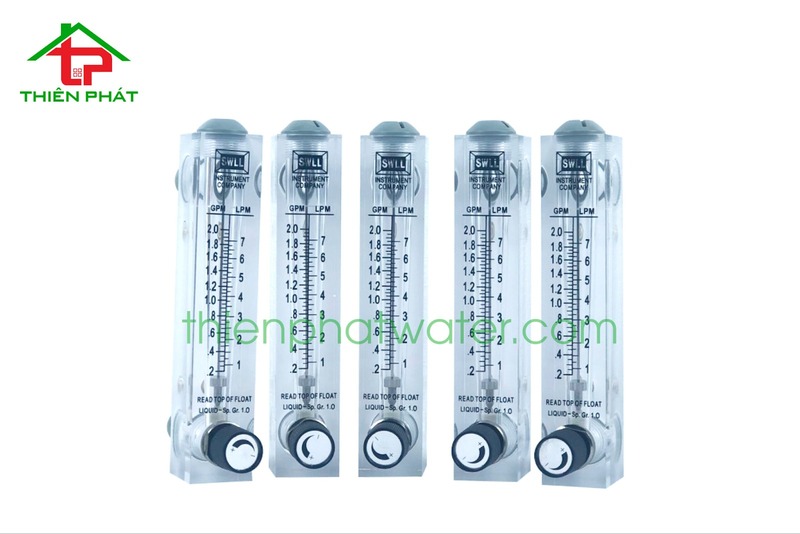

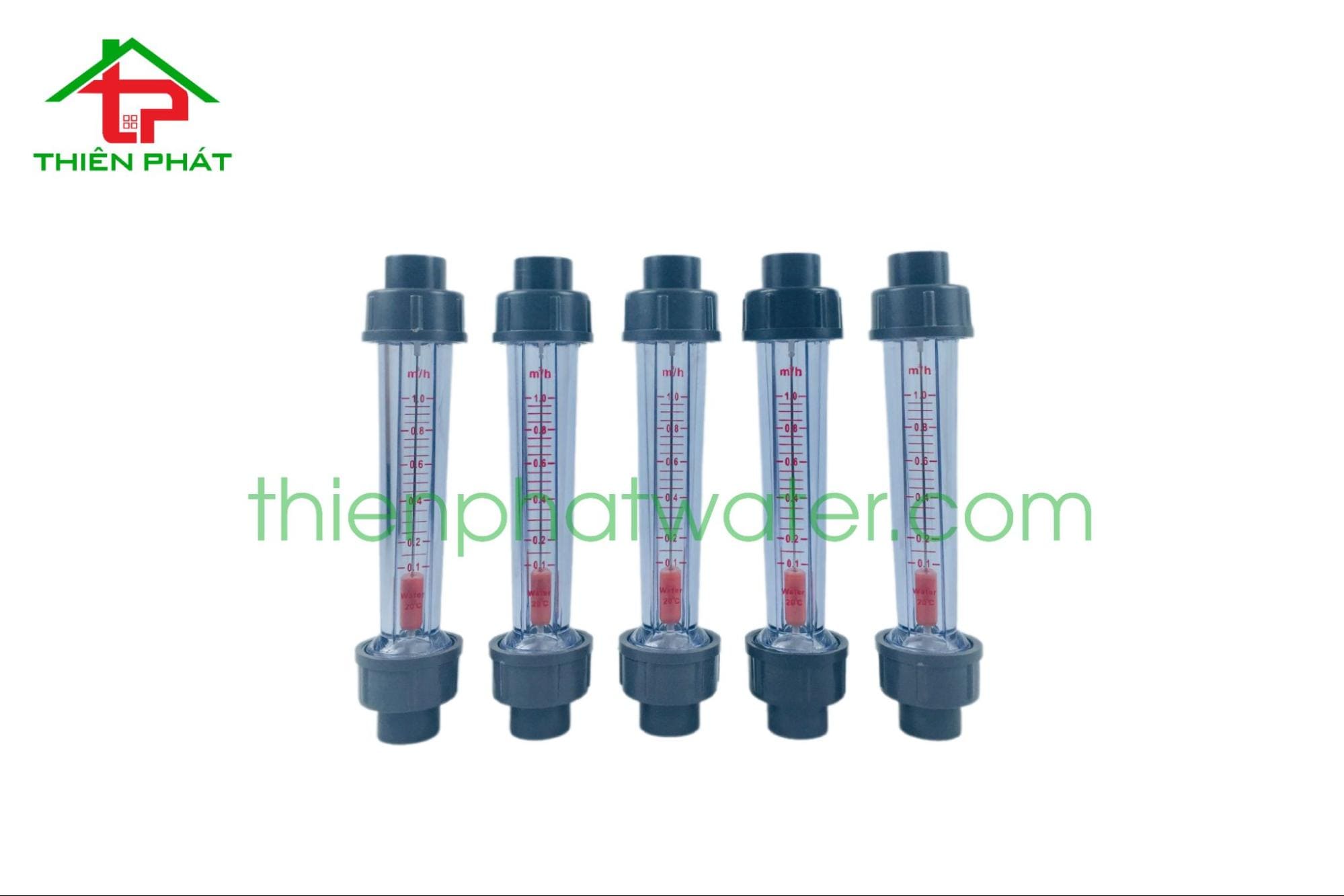

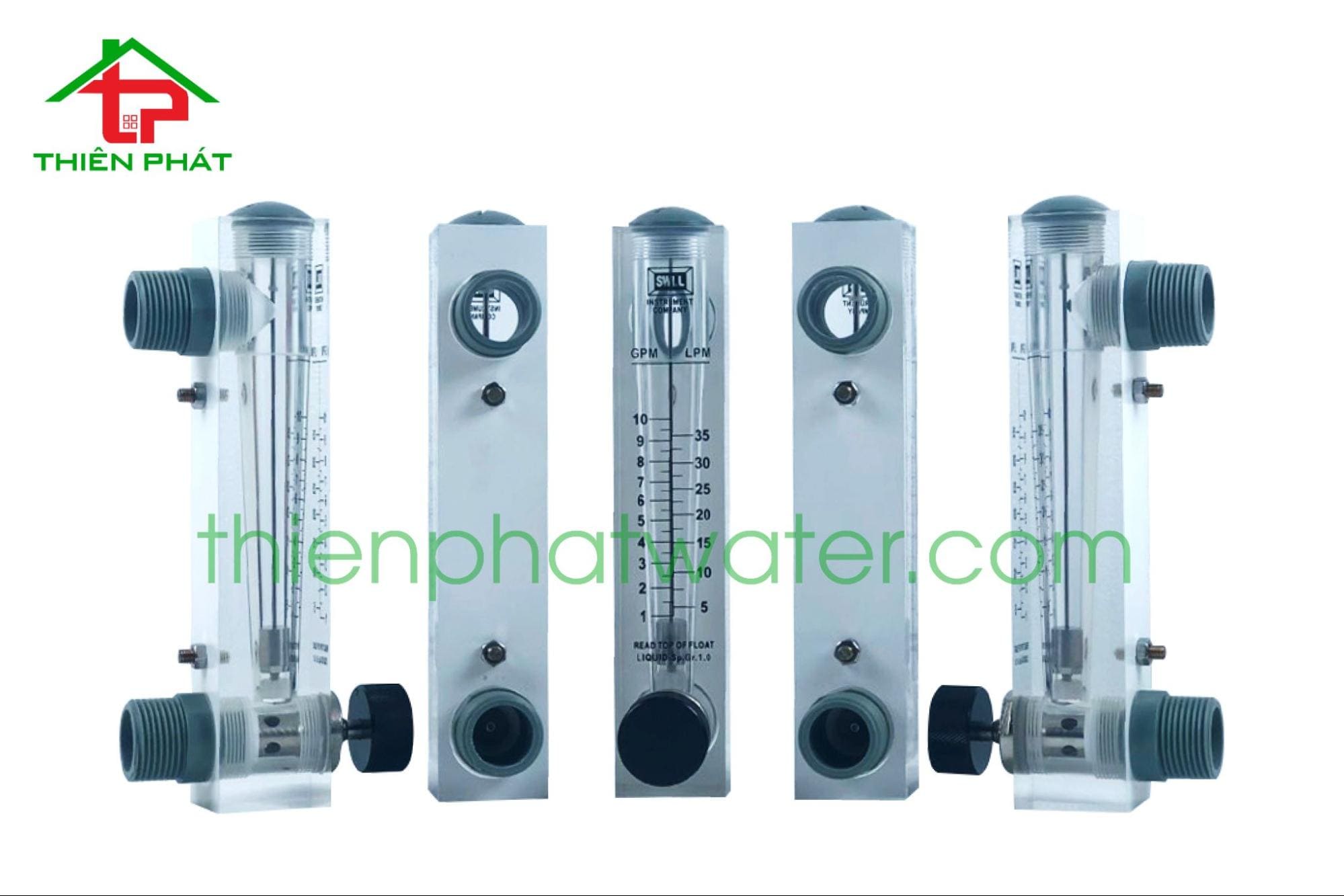

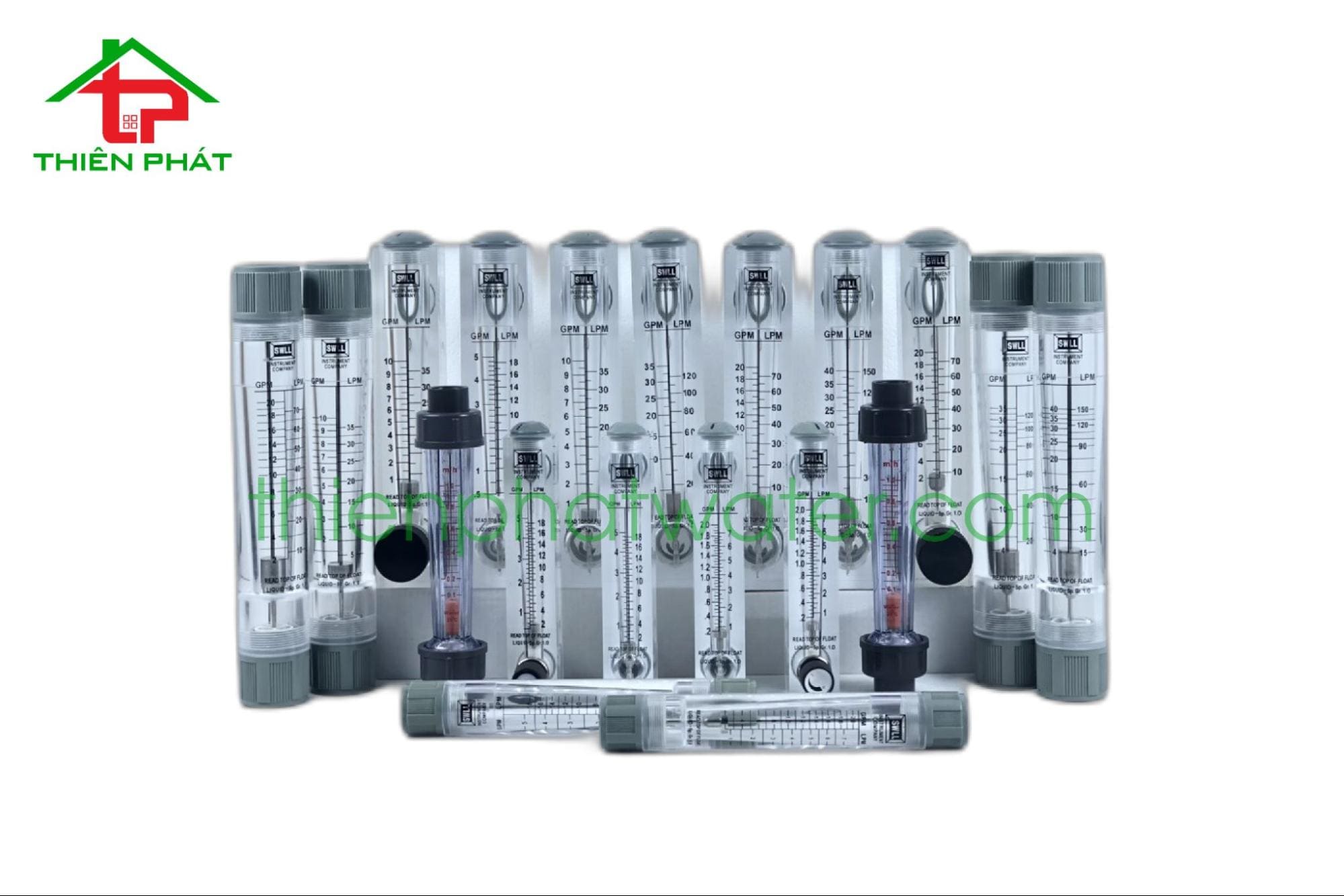

- Lưu lượng kế diện tích (Variable area Flow Meter – Rotameter): gồm ống hình nón ngược thẳng đứng và phao và thang chia vạch lưu lượng. Dòng chảy đi từ dưới lên trên qua ống hình nón ngược, nâng phao lên đến vị trí cân bằng giữa trọng lực phao và lực đẩy dòng chảy.
Ưu, nhược điểm, ứng dụng thực tế
Mỗi loại lưu lượng kế đều có ưu điểm, nhược điểm và ứng dụng riêng. Việc chọn đúng loại giúp đảm bảo độ chính xác và tuổi thọ thiết bị.
| STT | Loại lưu lượng kế | Độ chính xác | Ưu điểm | Nhược điểm | Ứng dụng |
| 1 | Lưu lượng kế cánh quạt (Turbine) | ±2% | Rẻ, dễ lắp | Dễ kẹt khi có cặn | Đo nước sạch, lưu lượng trong ống nhỏ. |
| 2 | Lưu lượng kế điện từ (Magnetic) | ±0,5% | Độ chính xác cao, đo nước thải | Cần nước dẫn điện | Nhà máy nước, nước thải, hóa chất. |
| 3 | Lưu lượng kế siêu âm (Ultrasonic) | ±1% | Không cần cắt ống, đo từ ngoài | Giá cao, phụ thuộc vào vật liệu ống | Đo nước sạch, nước thải, ống lớn. |
| 4 | Vortex | ±1% | Dùng cho hơi và khí | Không hợp với nước có cặn | HVAC, hơi nước, nước nóng, khí nén |
| 5 | Coriolis | ±0,1% | Độ chính xác cực cao, đo được cả khối lượng và mật độ | Giá cao, cần lắp đặt chắc chắn | Hóa chất, dầu khí, hệ CIP |
| 6 | Lưu lượng kế chênh áp (Orifice, Venturi, Pitot) | ±1-2% (tùy bộ cảm biến) | Rẻ, dễ lắp đặt | Tổn thất áp lớn, độ chính xác phụ thuộc vào hiệu chuẩn | Hệ thống công nghiệp, HVAC. |
| 7 | Lưu lượng kế thể tích (Positive displacement) | ±0,1%-0,5% | Đo chính xác chất lỏng nhớt, không cần bù áp | Không dùng cho khí, yêu cầu bảo dưỡng cơ khí định kỳ | Đo dầu, hóa chất, nước có độ nhớt cao. |
| 8 | Lưu lượng kế diện tích (Rotameter) | ±2% | Dễ nhìn, không cần điện | Chỉ lắp thẳng đứng | Đo lưu lượng nước trong hệ lọc, tháp giải nhiệt |
Các thông số cần biết khi đọc lưu lượng kế
Trước khi đọc lưu lượng kế, cần hiểu rõ các thông số cơ bản của thiết bị. Việc nắm vững các chỉ số này giúp bạn tránh sai số và hiểu đúng kết quả đo. Mỗi loại lưu lượng kế đều có bảng thông số in sẵn trên thân máy hoặc màn hình hiển thị.
Thông số quan trọng cần chú ý:
- Đơn vị đo: Thường là LPM, GLM, L/s hoặc m³/h.
- Phạm vi đo (Range): Giới hạn tối thiểu và tối đa của lưu lượng kế.
- Độ chính xác (Accuracy): Sai số cho phép, ví dụ ±1%.
Cách đọc lưu lượng kế điện tử
Lưu lượng kế điện tử sử dụng cảm biến để đo lưu lượng và hiển thị số liệu trên màn hình kỹ thuật số. Loại này có độ chính xác cao và dễ đọc, phù hợp với hệ thống tự động hoặc quy mô lớn.
Các bước đọc lưu lượng kế điện tử:
- Quan sát màn hình hiển thị và ghi giá trị lưu lượng tức thời.
- Kiểm tra tổng lưu lượng (Total Flow) để biết tổng thể tích đã qua ống.
- Lưu ý đơn vị hiển thị (m³/h, L/s…) để quy đổi đúng.
- Có thể kết nối dữ liệu với phần mềm hoặc bộ ghi để theo dõi liên tục.
Phân tích dữ liệu từ lưu lượng kế
Sau khi đọc được số liệu, người vận hành cần phân tích để đánh giá hiệu suất hệ thống. Dữ liệu từ lưu lượng kế giúp phát hiện các bất thường trong quá trình vận hành, từ đó có hướng khắc phục sớm.
Cách phân tích dữ liệu hiệu quả:
- So sánh lưu lượng thực tế với lưu lượng thiết kế để kiểm tra hiệu quả.
- Ghi nhận dữ liệu theo thời gian để phát hiện xu hướng bất thường.
- Nếu lưu lượng giảm → khả năng tắc nghẽn hoặc bơm yếu.
- Nếu lưu lượng tăng đột ngột → có thể hệ thống bị rò rỉ hoặc van mở quá lớn.
Ứng dụng của lưu lượng kế trong thực tế
Lưu lượng kế được ứng dụng rộng rãi trong đời sống và công nghiệp. Tùy theo môi trường làm việc, người ta sử dụng loại thiết bị phù hợp để đo nước, khí hoặc hóa chất. Việc ứng dụng đúng giúp nâng cao hiệu quả kiểm soát và vận hành hệ thống.
Các ứng dụng phổ biến:
- Hệ thống xử lý nước: Đo nước cấp, nước thải, hóa chất khử trùng.
- Công nghiệp thực phẩm: Giám sát lượng nước, sữa hoặc dung dịch.
- Ngành dầu khí: Kiểm soát dòng dầu, khí, dung môi.
- Hệ thống HVAC: Đo lưu lượng khí nén, khí lạnh hoặc gió trong ống.
Bảo dưỡng và kiểm định lưu lượng kế
Để đảm bảo độ chính xác, lưu lượng kế cần được vệ sinh và kiểm định định kỳ. Thiết bị làm việc trong môi trường khắc nghiệt dễ bị ảnh hưởng bởi cặn, bụi hoặc rung động, gây sai số đo.
Quy trình bảo dưỡng cơ bản:
- Vệ sinh định kỳ, loại bỏ cặn bẩn trong ống đo hoặc cảm biến.
- Kiểm định 6–12 tháng/lần tại đơn vị được cấp phép.
- Tránh lắp đặt ở vị trí có rung mạnh hoặc dòng chảy rối.
- Thay thế phụ kiện bị mòn, hỏng để đảm bảo độ chính xác.
Kết luận
Hiểu rõ cách đọc lưu lượng kế là kỹ năng quan trọng giúp kiểm soát và tối ưu hiệu quả vận hành trong các hệ thống xử lý nước và công nghiệp. Khi nắm vững phương pháp đọc, phân tích và bảo trì thiết bị, người vận hành có thể đo lường chính xác lưu lượng chất lỏng hoặc khí, phát hiện sớm sự cố như tắc nghẽn hay rò rỉ để kịp thời xử lý. Việc sử dụng lưu lượng kế đúng cách còn giúp tối ưu năng lượng, tiết kiệm chi phí và kéo dài tuổi thọ thiết bị. Đồng thời, đây cũng là yếu tố then chốt đảm bảo hệ thống hoạt động ổn định, an toàn và đạt hiệu suất cao nhất trong suốt quá trình vận hành.
Hiểu đúng và đọc chính xác lưu lượng kế giúp hệ thống của bạn vận hành ổn định, an toàn và tiết kiệm chi phí. Việc nắm vững kỹ năng này không chỉ nâng cao hiệu suất mà còn giúp phát hiện sớm các sự cố trong quá trình xử lý nước. Nếu bạn cần tư vấn hoặc mua lưu lượng kế chất lượng cao, hãy liên hệ ngay Thiên Phát Water để được hỗ trợ kỹ thuật và báo giá tốt nhất.
